技術參數
多種類型可選，并且可提供套裝包

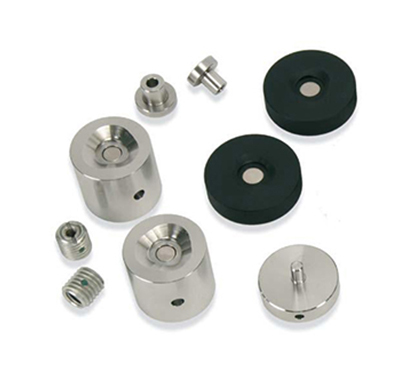

普通基座、帶銷基座、測邊緣基座、自定中心基座、永久性固定基座、打標記基座等
|
規格型號 |
產品圖片 |
產品介紹 |
|
1.5THND |
 |
常規轉站靶座 |
|
1.5TH |
 |
插銷靶座 偏移量25mm 直徑4mm-13mm |
|
1.5THS |
 |
測角靶座，表面具有凹槽設計，更好連接內圓角。配合1.5"的反射靶球使用。基座經過認證，結果可向NIST追溯，球心與基座地面距離25mm。 定位精度：±0.0005" |
|
1.5THSB |
 |
菱形靶座，截面是一個圓和兩個平面。偏移量公差：±0.013mm |
|
1.5THSC |
 |
自定中心靶座，具有彈簧錐形定位銷，用于在一系列孔徑范圍內快速采集數據點。 配合1.5”的反射靶球使用，測銷孔時可自定中心。基座經過認證，結果可向NIST追溯。球心與基座地面距離25mm。 定位精度：±0.0005" |
| 1.5THDN |
 |
配合1.5"的反射靶球使用，都用于布置控制點，鋁制。 |
| 1.5THEDN |
 |
配合1.5"的反射靶球使用，經濟型基座，多用于布置控制點，鋁制。 |
| THMF迷你地面永久基座 |
 |
安裝到地面上，用作永久性定位點或觀測點，基座經過認證，可向NIST追溯 |
| 1.5THMF |
 |
與THMF迷你地面永久基座配合使用，可安放1.5”靶球，基座經認證，可向NIST追溯 定位精度：±0.0005" |
| 1.5THF |
 |
安裝到地面上，用作永久性定位點或觀測點 |
| 1.5THE |
 |
配合1.5"的反射靶球使用，用于測外邊緣。基座經過認證，結果可向NIST 追溯，球心與基座地面距離25mm. 定位精度：±0.0005" |
|
1.5THLE |
 |
配合1.5"的反射靶球使用，用于測外邊緣，俯仰角比1.5THE更大。基座經過認證，結果可向NIST追溯，球心與基座地面距離25mm. 定位精度：±0.0005" |
|
1.5TH |
 |
配合1.5"的反射靶球使用，底部有銷子，用于測銷孔。基座經過認證，結果可向NIST追溯，球心與基座地面距離25mm. 定位精度：±0.0005" 銷子的直徑范圍：4mm-15mm |
|
1.5TH-M |
 |
配合1.5"的反射靶球使用，底部有銷子，用于測銷孔。基座經過認證，結果可向NIST追溯，球心與基座地面距離25mm. 定位精度：±0.0005" 銷子的直徑范圍：4mm-15mm 底部有額外的磁鐵，磁力更強. |
|
1.5INV |
 |
配合1.5"的反射靶球使用，與殷鋼管配合。基座經過認證，結果可向NIST追溯，球心與基座地面距離25mm. 定位精度：±0.0005" |
|
0.5THS |
 |
配合0.5"的反射靶球使用 基座經過認證，結果可向NIST追溯. 定位精度：±0.0005" 球心到底面距離：10mm, 12mm,25mm |
|
0.5THDN |
 |
配合0.5"的反射靶球使用,多用于布置 控制點. 材料為不銹鋼. |
|
0.5TH |
 |
配合0.5"的反射靶球使用，底部有銷子，用于測銷孔。基座經過認證，結果可向NIST追溯.球心與基座地面距離：10mm, 12mm, 20mm, 25mm. 定位精度：±0.0005" 銷子的直徑范圍：4mm-12mm |
|
0.5THE |
 |
配合0.5"的反射靶球使用，用于測外邊緣。基座經過認證，結果可向NIST追溯，球心與基座地面距離10mm或12mm. 定位精度：±0.0005" |
|
0.5THSC |
 |
配合0.5"的反射靶球使用，測銷孔時可自定中心。基座經過認證，結果可向NIST追溯，球心與基座地面距離25mm. 定位精度：±0.0005". |
|
1.5THR-TL |
 |
永久性基座，有四個固定孔，并有蓋子保 護球窩。 |
|
1.5ADP-.5 |
 |
用于 0.5″ 反射球轉換為1.5″反射球的底座 ,結果可溯源NIST. 精度：±0.006mm |
|
1.5ADP-.875 |
 |
用于 0.875″ 反射球轉換為1.5″反射球的底座 ,結果可溯源NIST. 精度：±0.006mm |
|
1.5ADP-RPR |
 |
用于1.5"激光跟蹤儀靶球與便攜式三坐標探針互換測量。 中心位置精度：±0.006mm 硬度：HRC 56-61 |
|
TB構造工具球 |
 |
尺寸可定制 球心與軸線同軸：0.0002" TIR (0.005mm TIR) 銷子直徑公差： +0.000mm, ?0.010mm 球心距地面距離公差：±0.005mm 球徑公差：+0.000mm, ?0.010mm 硬度：HRC 54-56 |
|
1.5THCP |
 |
用于在已知位置打標記點。 定位精度：±0.013mm。 |
|
0.5THV |
 |
偏置值公差：±0.0005" (±0.013mm) 銷子直徑公差：?0.003mm to ?0.013mm |
|
1.5THF-C |
 |
無需粘合劑，方便預埋 材料：不銹鋼及黃銅 |
技術特點
|
規格型號 |
產品圖片 |
產品介紹 |
|
1.5THND |
 |
常規轉站靶座 |
|
1.5TH |
 |
插銷靶座 偏移量25mm 直徑4mm-13mm |
|
1.5THS |
 |
測角靶座，表面具有凹槽設計，更好連接內圓角 |
|
1.5THSB |
 |
菱形靶座，截面是一個圓和兩個平面。偏移量公差：±0.013mm |
|
1.5THSC |
 |
自定中心靶座，具有彈簧錐形定位銷，用于在一系列孔徑范圍內快速采集數據點 |
|
|
|
|
