SpatialAnalyzer軟件的優點是開發迅速，能快速實現新的功能以及錯誤的修復和更改，以滿足客戶需求，使您在很短的時間內就能開始體驗新功能。

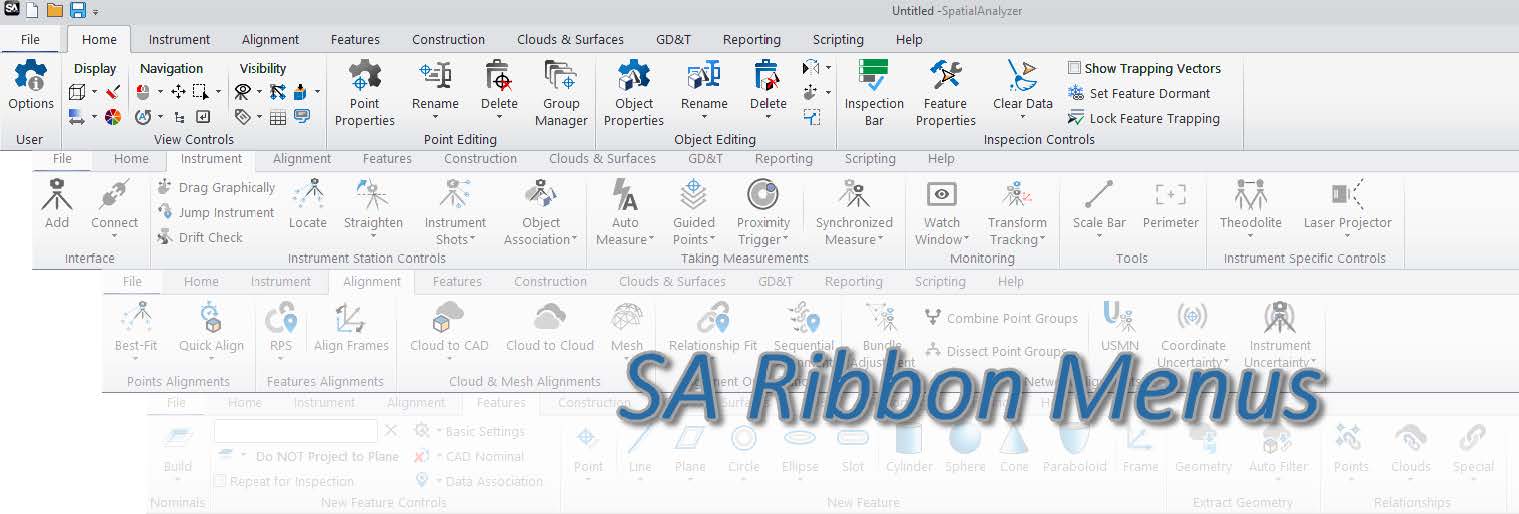

一、功能區菜單介紹

根據一段時間的調研了解到，客戶一直在尋求更簡潔的SA界面，在這個新版本中，我們將工具包與標準菜單功能控件集成在一起，從而形成一個更加系統且吸引人的功能區菜單結構。

由于功能區菜單仍處于開發階段，語言翻譯和自定義的選項仍在進行中，因此目前需要在用戶選項的“顯示”選項卡上的復選框來打開他。

二、GR-特征檢查功能增強

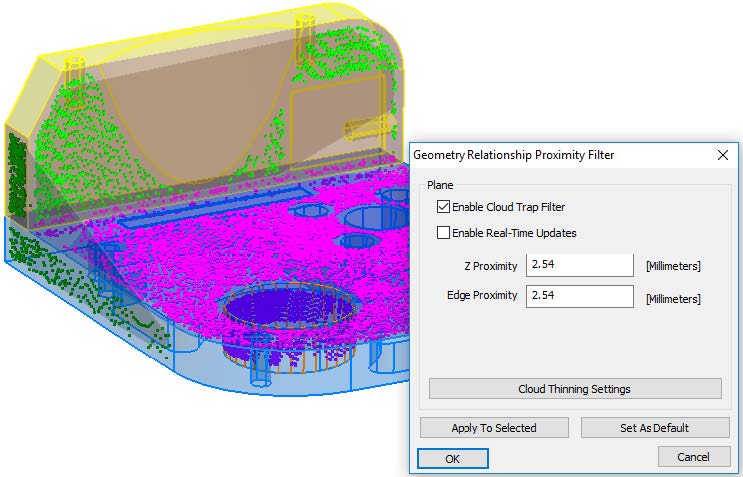

1、特定的點云捕獲功能

與標稱幾何形狀相比，現在提供了直接使用掃描數據測量的功能?？梢栽跇?biāo)稱特征上設置接近的閾值，從而使得在掃描時僅獲取預設接近閾值內的數據；添加了設置，以允許動態過濾，就像一次使用多個點云剪裁平面一樣； 還可以確認表面和邊緣接近濾波器，從而獲取指定特征的點云數據。

為鄰近過濾的點云數據添加幾何關系的新方法，右鍵單擊數據關聯。 此選項允許選擇大面積點云，并通過選擇它，對數據進行采樣以獲取理論特征附近的數據。

3、添加直線擬合選項

添加了將點云擬合成幾何關系中的線（使用接近標稱線）的功能。只要定義了標稱線，我們還可以添加單點線選項。

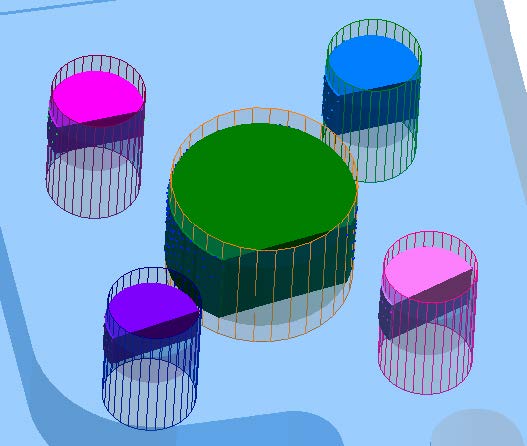

4、優化數據覆蓋圓柱可視化

在Solid渲染模式下，對圓柱體結構進行了一些更改，以改善特征可視化。 這些包括：

· 從CAD構建的標稱圓柱預設為以線框模式顯示。

· 現在可以通過顯示一部分圓柱來顯示特定圓柱體點的覆蓋范圍，該圓柱段隨著附加點的增加而擴展。

· 始終顯示半透明圓柱體，以闡明所有圓柱體的實際位置。

三、GD＆T增強功能

GD＆T注釋現在可以直接鏈接到GR-特征。這樣做有兩個用途：首先它確保ge-ometry關系中的名義特征在注釋中用作參考，并且特征檢查直接使用與該關系相關聯的點。其次這消除了將點與GR特征和特征檢查相關聯的需要。

2、表面輪廓自動檢測面選項

與“全部檢查”非常相似，此選項允許使用單個“輪廓”檢查來評估具有相關測量的任何曲面。此選項為添加所有測量曲面的“全局”檢查提供了一種有用的方法。

3、添加了多功能基準

基于一組特征（如螺栓孔圖案）的基準現在可以用作單個數據，限制除了單個自由度之外的所有基準。

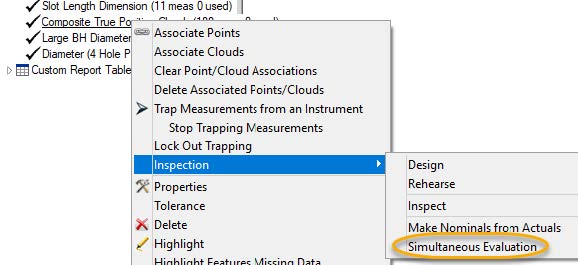

4、同時評估

添加了使用命令數據作為參考（DRF）同時評估所有檢查的功能。 這對于需要自定義基準對齊的表面基準評估也很有幫助。目前，可以使用單個選定的檢查來初始化對齊，然后使用相同DRF參考的所有檢查將一起評估。

5、添加了凹槽測量
凹槽已添加為GD＆T評估的附加維度選項。 寬度和長度現在都可以用作材料修改器的一部分，用于對槽進行位置檢查。

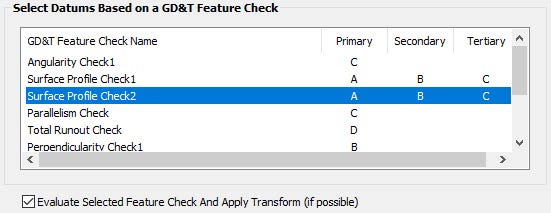

6、檢查特定基準對齊
在基準對齊工具中，您現在可以選擇特定的特征檢查，對其進行評估并將最終評估的轉換應用于作業文件，以便進行故障排除和驗證。

7、可編輯綜合檢查報告

可編輯綜合檢查報告現在可以為多重GD＆T檢查中的第二層評估構建另外一組獨立的表（基準、公差和點詳細信息的注釋）。

10、導入時創建的標注視圖

現在，在導入帶有GD＆T注釋的文件時，會添加一個新集合：“CADViews：[文件名]”。 對于注釋中包括的每個單獨視圖包括標注，并且設置層以使得僅顯示那些通常定向的注釋。 此收集還包括一組導入的框架，用于定義注釋透視圖。

四、點云增強功能

1、點云到Swatch 關系

已經添加了一種新的關系，以過濾和評估相對于鄰近區域內的參考點上的點云。

五、對齊增強

1、順序關系擬合

順序關系擬合選項現在包括分組關系的能力，這些關系可以作為順序?qū)R過程的一部分同時進行優化。

六、USMN增強功能

1、孔徑不確定性參數已添加

激光跟蹤儀和全站儀等極性儀器現在具有額外的不確定性參數，可以在所有測量條件下更好地模擬不確定性。

2、添加了備用時間顯示格式

為報告標記添加了其他時間顯示格式。這是在頁面設置下執行的，允許根據區域報告的需要在時間，日，月和年中顯示順序。

八、儀器發展

Udated Nikon SDK from v8.2.2.3323 to v8.2.5.3840

2、增加了Mitutoyo SpaceTrac系列激光跟蹤儀

通過使用API Device接口為這些新的跟蹤器模型添加了支持。

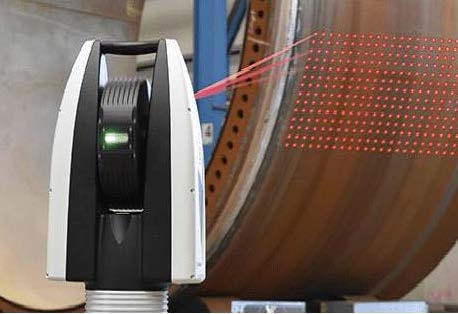

3、新徠卡ATS600
ATS600是第一款無反射鏡掃描跟蹤器。 從ATS返回的點云數據包括可以顯示為返回點云的著色的強度和質量信息。

九、腳本

新的MP命令

■ 從集合中創建注釋參考列表。從集合中創建GD＆T注釋列表。

■ 使注釋參考LI-WIldCard選擇。Creates a list使用通配符選擇方法創建GD＆T注釋列表。

■ 反向B樣條。反轉所選b樣條曲線的方向。

■ 在表面上的投影點獲得漸變。此命令將一個點投影到選定曲面上，并返回投影點處曲面的正常矢量。

■ 獲取表面邊緣上的投影點的漸變。該命令將一個點投射到曲面上，返回正常的矢量，然后將該點投射回參考B樣條曲線。 邊緣偏移避免了表面邊緣上模糊的表面UV方向。

■ 導出ASCII格式。以預定義的ascii格式導出所選幀。

■ 獲取當前儀器位置更新。返回所選儀器的最后位置更新以及上次更新的時間。

■ 在工作坐標中設置點位置。允許直接修改構造點位置。

■ 按三角形轉換點（關于工作框架）。允許選擇要移動指定距離的點。

■ 在線設置探頭偏移框架（測量原始框架）。降低偏移幀，通過測量幀以編程方式分配給選定的探測定義。

■ 將探頭偏移框設置為離線（選擇以前測量的框架）。允許通過在SA中選擇先前測量的幀，以編程方式將偏移幀分配給選定的探測器定義。

■ 獲取跟蹤器/ EDM經緯儀不確定性。返回所選儀器模型中的不確定變量。

■ 設置跟蹤器/ EDM經緯儀不確定性。設置所選儀器模型中的不確定變量。

■ 使矢量組矢量組關系。此命令構建向量組到向量組關系，可用于間隙分析和順序表面評估。

■ 將矢量組設置為矢量組圓柱區。定義用于關聯VG與VG關系中的矢量的相應鄰近區域。

■ 設置矢量組矢量組適合的權重。為間隙對齊和優化應用設置VG到VG關系的擬合權重。

■ 設置矢量組矢量組適合的梯度因子。將VG設置為VG間隙梯度因子，用于定義漸進關系約束。
